美松固定式自感應二維碼掃描模組 1.84°廣角攝像頭,360°全方位的條碼捕捉獲取 2.增加太陽光濾鏡,陽光下正常識讀 3.紙質和電子屏,一維和二維條碼均可識讀. 4.分體式,易集成,總厚度在1cm 以內,37*19*7mm輕薄高度集成 5.支持RS232\USB\USB虛擬串口\TTL等接口 6.支持自感應物體掃描 ,觸發掃描,指令掃描,常亮掃描,手機屏掃描等多種掃描方式

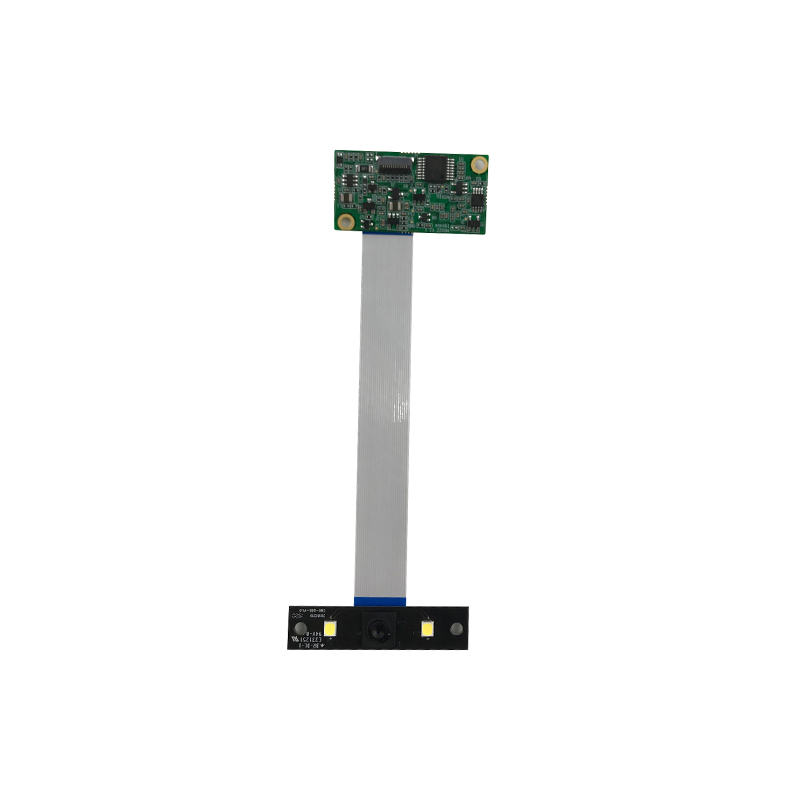

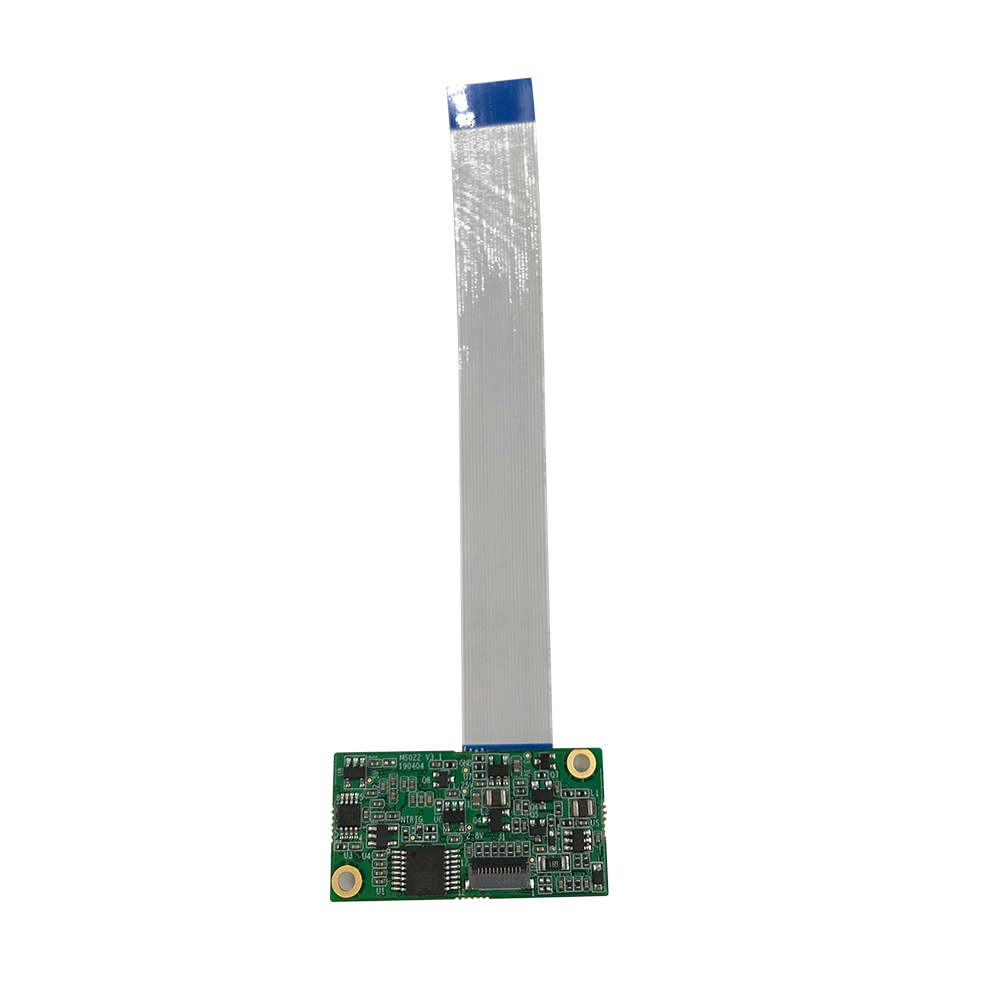

美松固定式二維掃描模組MS-2104掃描采用廣角鏡頭,適合近距離識讀,支持紙質和電子屏,支持全碼制條碼識讀,增加陽光下濾鏡算法,非常適合門禁和陽光下的應用.自帶補光燈,無需另外配備.采用鏡頭和解碼板分離,厚度低于1CM,結構更自由,非常適合超薄結構件的設計.豐富接口類型兼容USB,RS232,485,TTL3.3/5V,韋根;寬壓設計3.3-16V,寬溫設計,支持-30~70℃環境下使用.
相關案例
采集能力 |
||
采集方式 |
影像式,CMOS Sensor |
|
采集速度 |
1/60 秒 |
|
視場角度 |
對角 84°,水平 72°,垂直 54° |
|
識讀能力 |
||
識別精度 |
二維≥7.5mil,一維≥5mil |
|
識讀方式 |
靠近、接近識讀,0-30cm(根據不同條碼) |
|
掃描景深 |
測試條件 | 景深 |
Code 128 10mil 18bytes 紙質碼 | 40~150mm |
|
Code 128 18bytes 手機碼 | 40~160mm |
|
QR 10mil 160bytes 紙質碼 | 30~100mm |
|
DM 15mil 100bytes 紙質碼 | 30~120mm |
|
QR 18bytes 手機碼 |
30~200mm |
|
掃描角度 |
轉角 360°,仰角 ± 55°,偏角 ± 55° |
|
支持碼制 |
符合國際、國內通用二維碼標準: QR Code, Data Matrix, PDF417,漢信碼等符合國際、國內通用一維碼標準: UPC-A, UPC-E, EAN-8, EAN-13, ISBN, Code 128, GS1 128, ISBT 128, Code 39, Code93,Code 11, Interleaved 2 of 5, Industrial 2 of 5,Matrix 25, Standard 25, Codabar, MSI/MSI PLESSEY, GS1 DataBar 等 |
|
打印對比度 |
最低 25%的反射差 |
|
LED燈 |
||
補光 |
白色 |
|
物理參數 |
||
尺寸 |

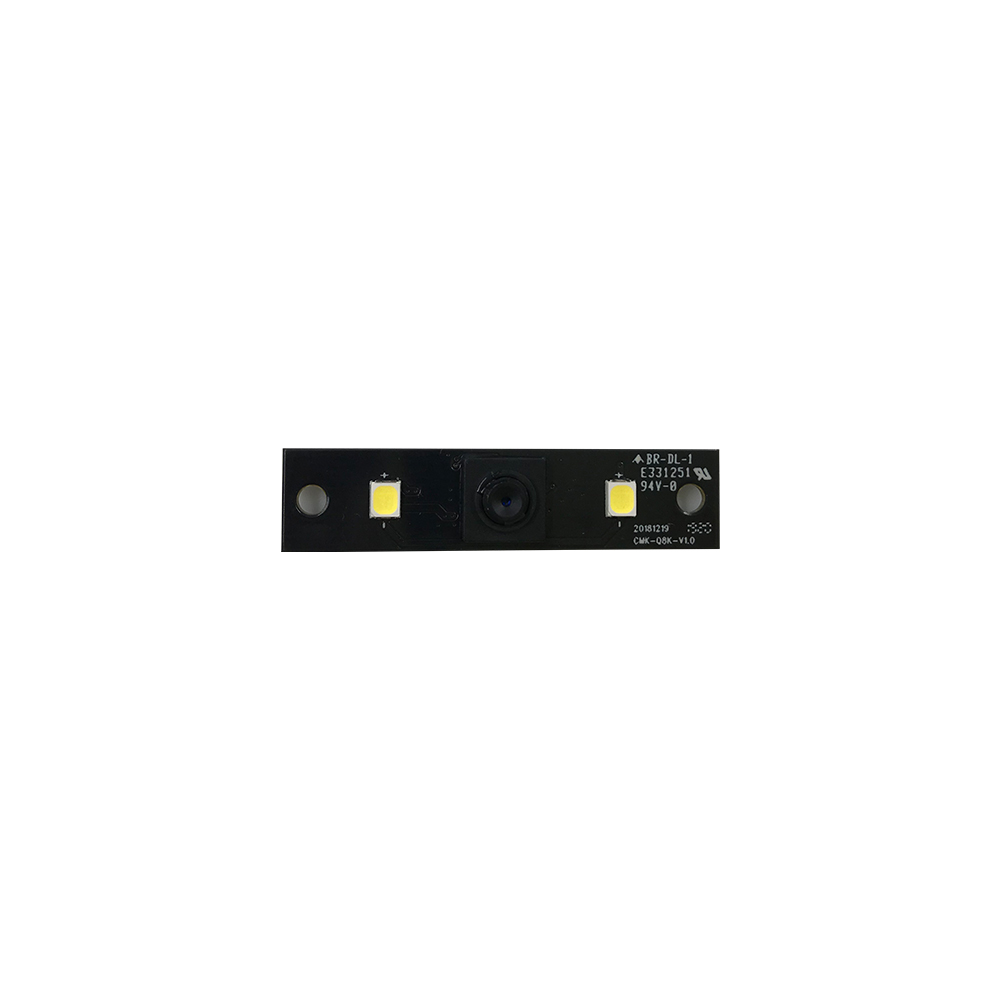

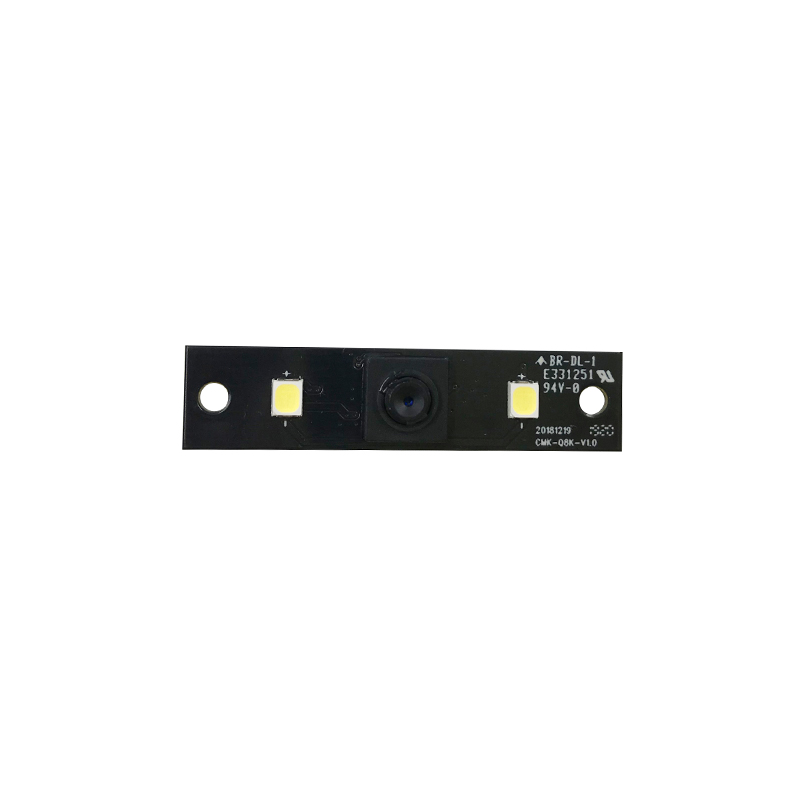

鏡頭板:43*10*3mm(長*寬*高);解碼板:37*19*7mm(長*寬*厚) |
|
重量 |
< 20g |
|
接口模式 |
||
插座接口 |

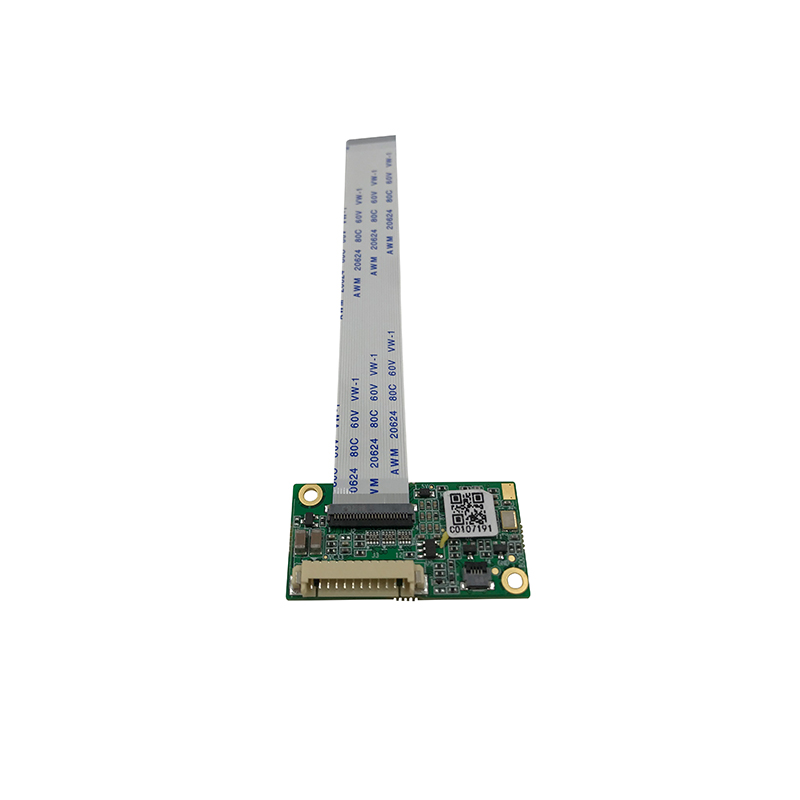

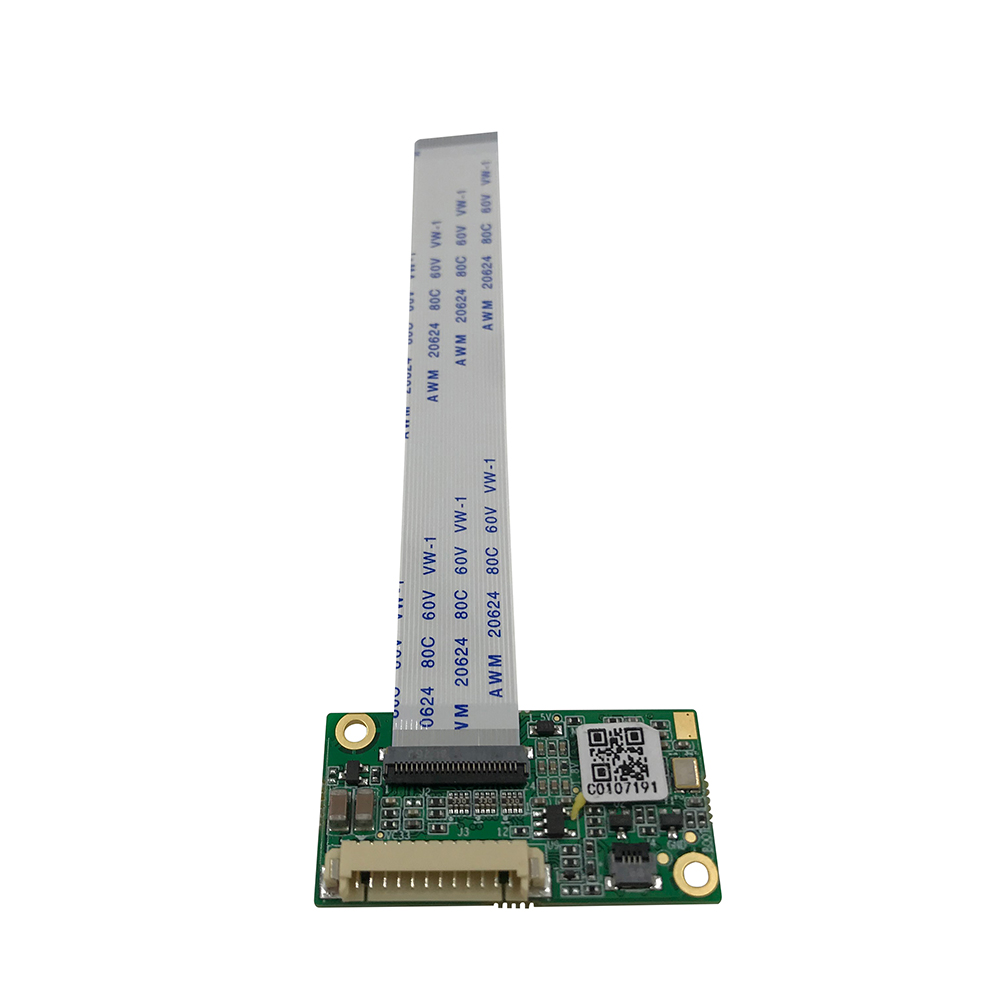

12PIN 插座 , 1.25mm Pitch ,工業應用插座 12pin 0.5mm Pitch FPC 插座,上下接兼容電源都是 3-3.6V 或 3.6-16V 可選 12PIN線纜插座:USB 串口/USB KBW,RS232,RS485,3.3V TTL/5V TTL 12PIN FPC插座: USB 串口/USB KBW,3.3V TTL/5V TTL |
|
掃描模式 |
命令模式/感應模式/觸發模式 |
|
識讀成功提示 |
LED 補光燈關閉 |
|
數據線(選配) |
USB2米直線/0.8米/2.3米彈弓線,RS232 2米直線,12腳FPC長度任意 |
|
外部擴展接口 |
蜂鳴器信號,解碼成功LED信號,觸發引腳,復位引腳 |
|
環境參數 |
||
工作溫度 |
-20℃~65℃ |
|
儲存溫度 |
-40℃ ~ 80℃ |
|
濕度 |
相對濕度 5% ~ 95%(無凝結) |
|
環境光 |
Max.100,000 Lux |
|
電氣參數 |
||
輸入電壓 |
12Pin線纜插座和12Pin FPC插座輸入:3-3.6V或3.6-16V,可選 |
|
工作電流 |
小于220mA(3.3V 輸入),小于180mA(5V 輸入),小于100mA(10V 輸入) |
|
休眠電流 |
小于5mA(3.3V 輸入) |
